容性負載、感性負載和阻性負載的區別

容性負載、感性負載、阻性負載的區別

容性負載：和電源相比，負載電流超前負載電壓一個相位差，此時負載為容性負載（如補償電容負載）。

電路中類似電容的負載，可以使電流超前電壓降低電路功率因數。

一般把負載帶電容參數的負載，即符合電壓滯后電流特性的負載成為容性負載。充放電時，電壓不能突變。其對應的功率因數為負值。對應的感性負載的功率因數為正值。在高頻領域，是指負載虛部為負值的負載。

一般電源控制類產品，所給出的負載，如未加說明則是給出的是視在功率：即總容量功率；它既包括有功功率，也包括無功功率；而一般感性負載說明中給出的往往是有功功率的大小，例如熒光燈，標注為15~40瓦的熒光燈，鎮流器消耗功率約為8瓦，實際在考慮用定時器，感應開關在控制它時，則要加上這8瓦；

具體不同的產品感性部分，即無功功率的大小，可以通過其給出的功率因數來計算。

混聯電路中容抗比感抗大，電路呈容性反之為感性。

通常的用電器中并沒有純感性負載和純容性負載。因為這兩種負載不做有用功。

只有在補償電路中才使用純感性負載或純容性負載。又因為絕大多數負載除阻性外，多數為感性負載，因此補償的時候多數就用電容來補償，所以，純容性負載用得比純感性負載多。如電動機，變壓器等等，通常為感性負載。部分日光燈為容性負載。

舉例：

純感性負載就是一組電感。通常用來補償電路中的容性電流。

在電路中帶線圈的用電設備，其線圈部分即為純感性負載。如電動機、變壓器、電風扇、日光燈鎮流器等。

純感性負載的電流是不能突變。感性負載應用廣泛。在電路中帶電容的用電設備，其電容部分即為純容性負載。如補償電容等。

純感性負載的電壓是不能突變。從理論上講：純電阻電路、純電容電路、純電感電路是不純在的。

電阻負載在作功時也會有電感、電容性負載存在。例如：導線間會存在線路間的電容，導線間和對地間存在電感，期間感性負載通常大于容性負載。電力電容在作功時也會發熱，即電阻性作功。電感亦如此。元件的阻抗是頻率的函數。在全頻率范圍內純電阻電路、純電容電路、純電感電路是不存在的。理論上只有可能在某一個頻率存在，實際中應該做不到。

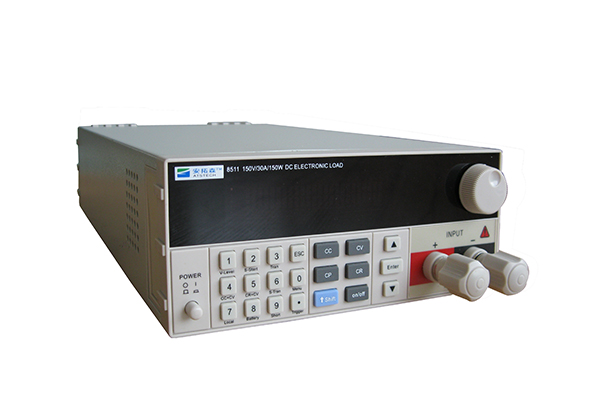

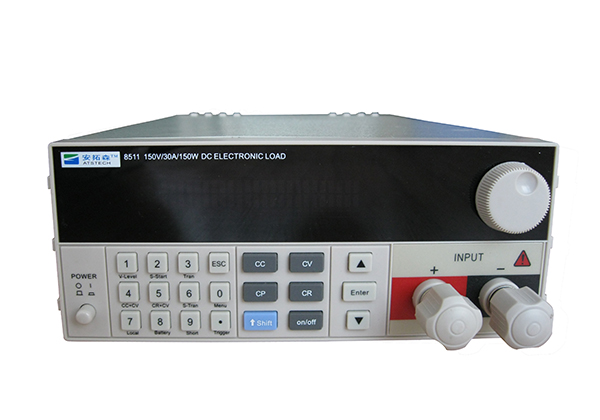

深圳市安拓森儀器儀表有限公司是一家致力于電源自動老化測試設備研發、生產、銷售和服務的高新技術企業。推薦產品：四十連板裸板測試系統、六通道高壓測試系統、六通道快充測試系統、高壓測試系統、電子負載儀、快充測試系統、電子負載ATS8511、適配器測試系統、充電器測試系統等
