電子負載不同模式的用途

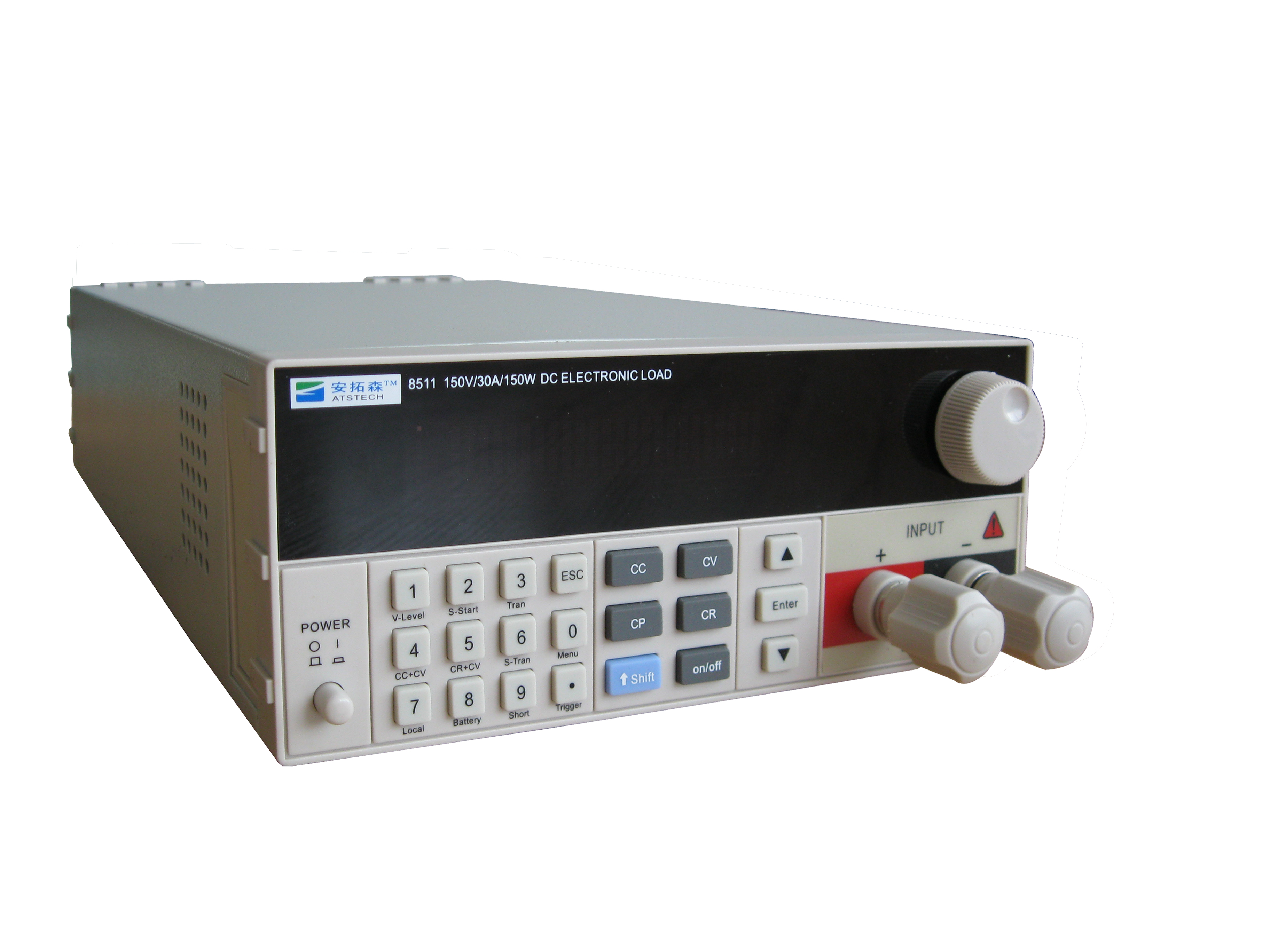

電子負載是一種能以可控或程控方式吸收電能的儀器，起到可變電流吸收器、可變電源電阻器（滑線變阻器）或分路電壓調節器作用，通常直流電子負載具備定電流、定電壓、定電阻、定功率等工作模式。

● 定電流運作模式（CC模式）

定電流模式下，負載單元根據所設置的值吸入電流量，無論電壓多大，電流保持不變。定電流模式通常應用在測試電壓源，AC/DC電源的負載調整率和蓄電池放電。

●定電壓運作模式（CV模式）

在定電壓模式中，電子負載將吸取足夠電流以控制電壓穩定在設定值。定電壓模式應用在測試電流源，通常使用于測試電源的限流特性，定電壓模式可以仿真電池的端電壓，因此也可用于測試電池充電器。

●定電阻模式（CR模式）

定電阻模式下負載單元吸收成線性比例的電流與電壓以匹配所設定的電阻值。定電阻模式應用在測試電壓源或電流源和電源激活測試，用于測試電源的啟動與限流特性，類似于滑線變阻器。

●定功率模式（CP模式）

定功率模式中，電子負載流入的負載電流根據所設定的功率大小改變，此時負載流入的電壓與電流乘積等于所設定的功率值，定功率模式主要應用于電池容量壽命測試。
